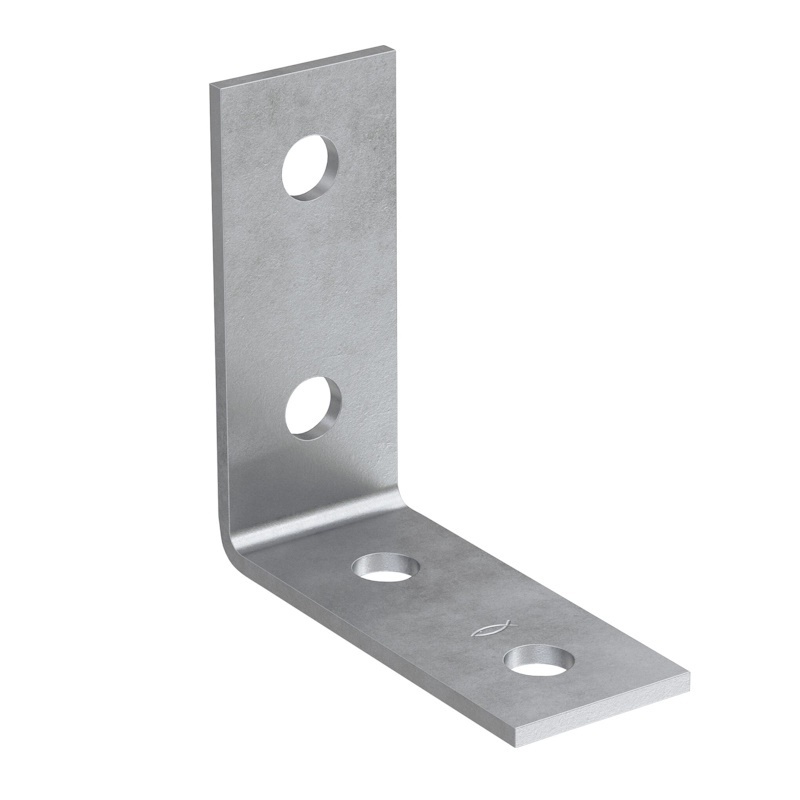

Уголок монтажный fischer FAF 4 HDG горячеоцинкованная сталь, 40x95x95x6 мм

Артикул: 550165

Материал: Горячеоцинкованная сталь.

Применение: Уголок соединительный fischer для сборки каркасных конструкций из монтажных профилей системы FUS. Предназначен для формирования жестких узлов под углом 90°. Исполнение HDG позволяет применять изделие в условиях коррозионной активности: на эстакадах, внешних фасадах, в промышленных цехах и кабельных тоннелях.

Особенности: Уголое FAF 4 — это L-образная стальная пластина толщиной 6 мм. Изготовлена из конструкционной стали марки Q235b с последующим горячим цинкованием. Имеет 4 монтажных отверстия диаметром 14 мм, расположенных симметрично. Увеличенная толщина металла позволяет использовать уголок в узлах, воспринимающих значительные изгибающие моменты и поперечные силы.

Информация неточная?

Модификации
Описание
Документация
Отзывы

Название	Артикул	Размер	Упаковка	Материал	Цена, руб.	Кол-во
Название FAF 4 HDG Размер 40x95x95x6 мм Упаковка 30 шт Материал гоц. сталь Назначение для соединения или усиления конструкции из монтажных шин Длина сторон, мм 95x40 Кол-во отверстий 4 Диаметр отверстия, мм 14 Высота, мм 95 Длина, мм 95,, Покрытие горячее цинкование мин. 45 мкм Толщина, мм 6 Расстояние между отверстиями, мм 50 Тип под 90° Ширина, мм 40	Артикул 550165	Размер 40x95x95x6 мм	Упаковка 30 шт	Материал гоц. сталь	Цена, руб. 241.07 / шт.	Кол-во -+
Назначение для соединения или усиления конструкции из монтажных шин Длина сторон, мм 95x40 Кол-во отверстий 4 Диаметр отверстия, мм 14 Высота, мм 95 Длина, мм 95 Покрытие горячее цинкование мин. 45 мкм Толщина, мм 6 Расстояние между отверстиями, мм 50 Тип под 90° Ширина, мм 40
Назначение для соединения или усиления конструкции из монтажных шин Длина сторон, мм 95x40 Кол-во отверстий 4 Диаметр отверстия, мм 14 Высота, мм 95 Длина, мм 95 Покрытие горячее цинкование мин. 45 мкм Толщина, мм 6 Расстояние между отверстиями, мм 50 Тип под 90° Ширина, мм 40

По каждому артикулу можно заказать количество кратное упаковке

ПРЕИМУЩЕСТВА:

Сталь толщиной 6 мм обеспечивает стабильность узла при статических и динамических нагрузках на систему профилей.
Наличие двух болтов на каждое плечо уголка создает жесткость крепления, исключающую «складывание» или перекос конструкции.
Слой горячего цинка (не менее 45 мкм) химически адгезирован к металлу, что гарантирует защиту от сквозной коррозии в уличных условиях на срок более 20 лет. Для сохранения коррозионной стойкости всего узла используйте только крепеж (болты, гайки, шайбы) с аналогичным покрытием HDG.
Технические отверстия позволяют собирать конструкции без подгонки, сверления или сварки на объекте.
