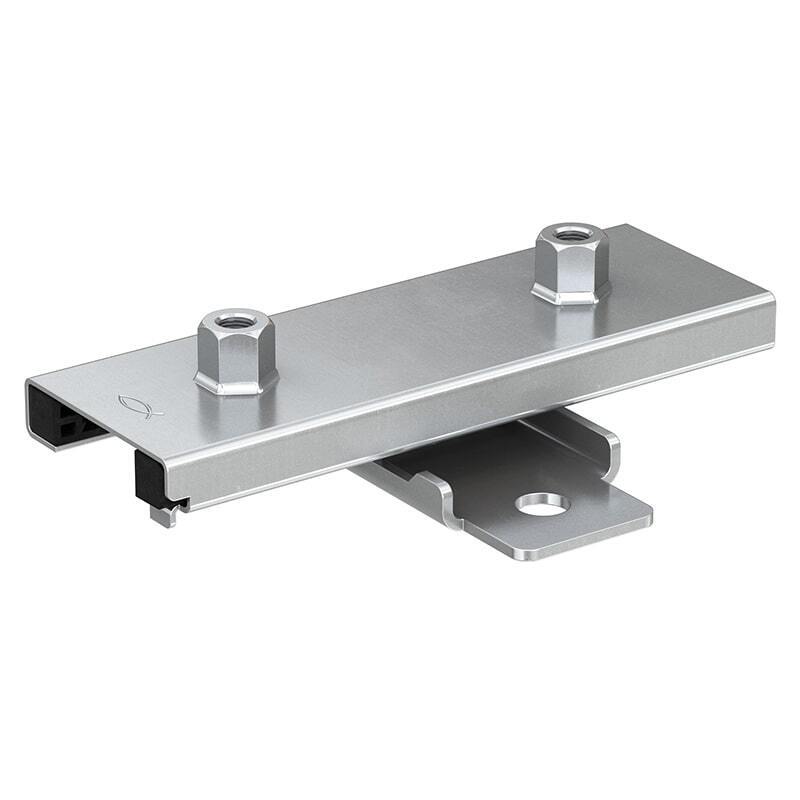

Опора подвижная fischer FASL1 с одной комби-гайкой для легких нагрузок оц. сталь, M8/M10 140x56x160 мм

Артикул: 567949

Материал: Оцинкованная сталь. (материал направляющих: полиамид, армированный стекловолокном)

Применение: Опора FASL используется в инженерных системах зданий для крепления трубопроводов отопления, охлаждения, горячего водоснабжения, циркуляционных и подающих линий с тепловым расширением. Благодаря большому ходу скольжения элемент особенно эффективен в системах, где требуется компенсировать значительные температурные удлинения труб.

Описание и особенности: Скользящая опора fischer FASL предназначена для компенсации осевых удлинений трубопроводов и рекомендуется для применения при лёгких нагрузках на трубах с диаметром до DN100. Конструкция позволяет использовать опору как в напольном, так и в подвесном монтаже, а также в качестве направляющего элемента на стояках. Благодаря скользящим вставкам из армированного полиамида обеспечивается плавное движение трубы при тепловом расширении и минимальное трение в точках фиксации. Опора имеет комбинированную гайку с резьбой M8/M10, что упрощает подбор совместимых трубных хомутов. Гальваническое покрытие защищает стальные элементы от коррозии и делает изделие подходящим для монтажа в помещениях.

Производитель: fischer (Германия)

Информация неточная?

Модификации
Описание
Документация
Отзывы

Название	Артикул	Размер	Упаковка	Материал	Цена, руб.	Кол-во
Название FASL1 M8/10 Размер M8/M10 140x56x160 мм Упаковка 10 шт Материал оц. сталь Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 160,, Максимальная допускаемая нагрузка, kN 1.2 Толщ., мм 3,, Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 100 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок),,	Артикул 567949	Размер M8/M10 140x56x160 мм	Упаковка 10 шт	Материал оц. сталь	Цена, руб. 2162.36 / шт.	Кол-во -+
Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 160 Максимальная допускаемая нагрузка, kN 1.2 Толщ., мм 3 Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 100 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок)
Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 180 Максимальная допускаемая нагрузка, kN 1.5 Толщ., мм 3 Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 120 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок)
Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 160 Максимальная допускаемая нагрузка, kN 1.2 Толщ., мм 3 Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 100 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок)
Название FASL2 M8/10 Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 180 Максимальная допускаемая нагрузка, kN 1.5 Толщ., мм 3 Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 120 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок)	Артикул 568670	Размер M8/M10 140x56x180 мм	Упаковка 10 шт	Материал оц. сталь	Цена, руб. 2591.58 / шт.	Кол-во -+
Резьба M8, M10 Диаметр отверстия, мм 13.2 Высота, мм 56 Ширина, мм 140 Длина, мм 180 Максимальная допускаемая нагрузка, kN 1.5 Толщ., мм 3 Температура эксплуатации, t (°C) от -30 °C до +130 °C Максимальный ход скольжения (SL), мм 120 Система FLS (для малых и средних нагрузок), FUS (для высоких нагрузок)

По каждому артикулу можно заказать количество кратное упаковке

ПРЕИМУЩЕСТВА:

Возможность применения в напольных и подвесных конструкциях, а также в качестве направляющей опоры на стояках.
Низкий коэффициент трения за счёт полиамидных скользящих вставок, что снижает нагрузку на фиксированные точки.
Увеличенный ход скольжения (100 и 120 мм) для компенсации больших удлинений трубопроводов.
Совместимость с рельсовыми системами fischer FLS и FUS, крепление опоры одним или двумя болтами.
Универсальность крепления благодаря выбору между комбинированной резьбой M8/M10 и одиночной M10.
Максимальный ход скольжения составляет 100 или 120 мм, при этом допустимая нагрузка достигает 1,5 кН. Допустимая нагрузка до 1,5 кН при компактных габаритах.
Защита от коррозии благодаря гальваническому цинкованию.

Монтаж:

Установка опоры FASL на направляющий профиль FUS
